工程名称：

　　北京市朝阳区供销合作社天然气工程。

　　工程地点：

　　朝阳区南湖渠西里6号楼北侧（商场）。

　　施工单位：北京市通盛达燃气安装公司

　　工程简介：

　　本工程为用户工程。在项目北侧小区内有现状DN80低压燃气钢管，该管线作为本项目气源线。由该管线向南引DN50低压燃气钢管敷设至引入口，供1个公服用气。由于本工程公服厨房为无对外通风窗，属密闭空间，故选 用无缝钢管设计。

　　通气方式： 低压带气接线DN50×DN80。

　　压力管道级别：GB1。

　　设计压力：低压  5kpa。

　　工程量：

　　外线共26米，其中：

　　低压：φ60×3.5  26米。

　　公服1个：

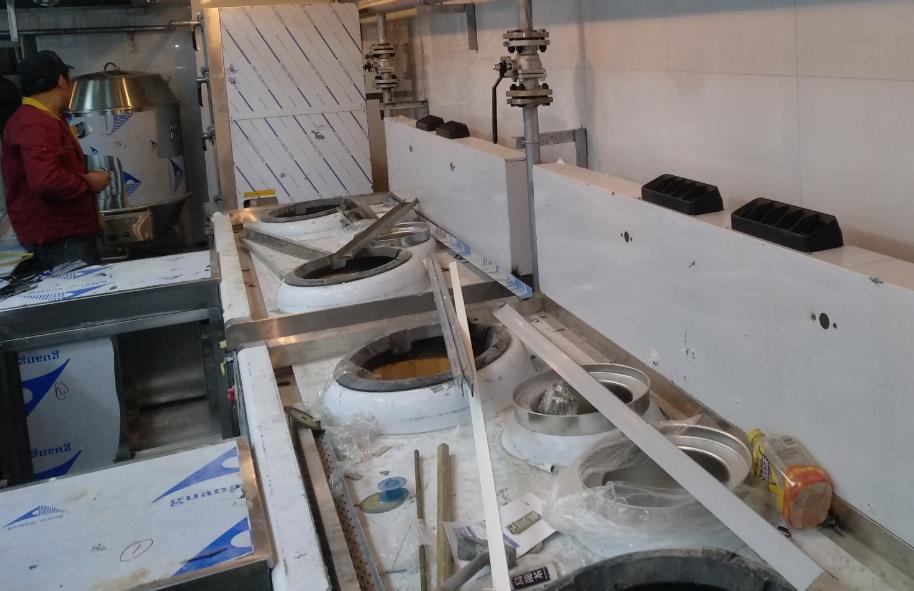

　　厨房内共有灶具2台，高峰小时耗气量约16.0Nm³/h（双头单尾小炒炉1台，弹药耗气量约10.0Nm³/h，双眼低汤灶1台，单台耗气量约6.0Nm³/h）。选用一台金额型G16 CPU     卡皮膜表计量。

　　本设计总用气量16.0Nm³/h。

　　1个DN50地上式引入。

　　电保护：镁合金棒状阳极8公斤/支，共1组1支，2个DN50绝缘接头。

　　技术要求：

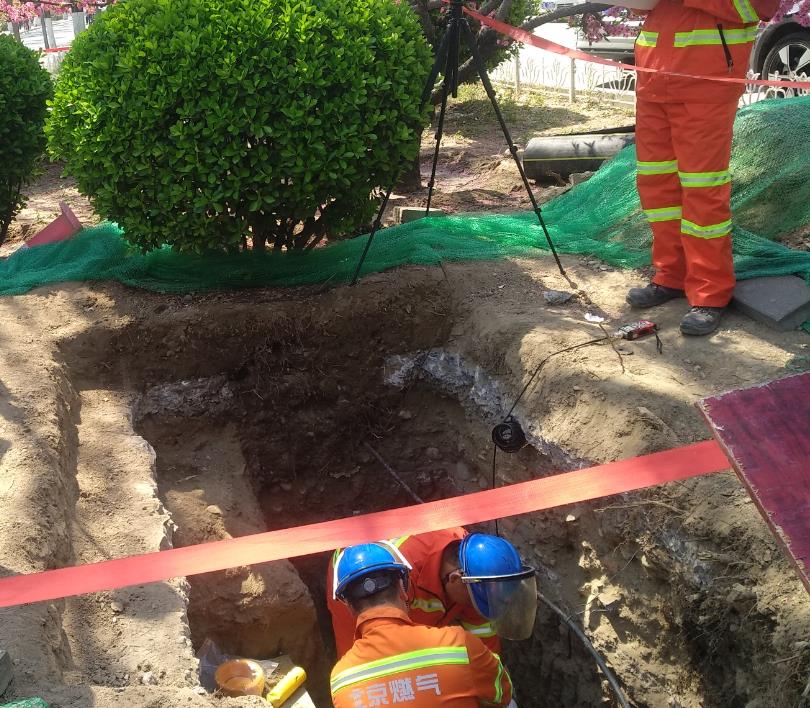

　　外线采用直埋敷设，埋设在车行道主干线下时，埋深不得小于1.2m，在车行道支线下时不得小于1.0米；埋设在非车行道下时，埋深不得小于0.9m。管道上方0.5m处敷设警示带。当管道公称直径400时，警示带数量为1条；当管道公称直径≥400时，警示带数量为2条，且间距为150mm。

　　管道下沟前必须对防腐层进行100 %的外观检查，回填前应进行100 %电火花检漏，检测电压为15KV，无漏点为合格。回填后必须丢防腐层完整性进行全线检查，不合格必须返工处理直至合格。
